Régulation de tension

Pour fournir une tension constante et alimenter en 5 volts, 3.3 volts voir d'autres voltages.

Régulateurs de tension

L7805CV

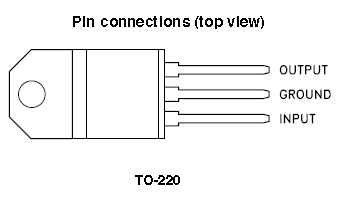

Implémentation des pins du L7805CV

Appartient à la famille des régulateurs de tension 78XX (XX indiquant le voltage de sortie).

Schéma de montage

Schéma régulateur de tension avec 7805


Liens utiles

Datasheets ST

LM317T

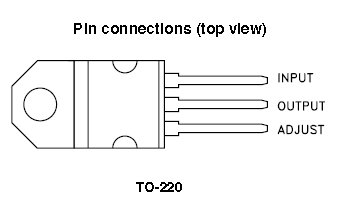

Implémentation des pins du LM317T

LDO (Low Drop Out), régulateur à faible chute de tension.

La connexion d'une résistance appropriée règle la tension de sortie en fonction de la formule simplifiée suivante :

Vo = Vref * (1 + R2/R1)
Avec Vref = 1.25

Schéma de montage

Liens utiles

Calculateur en ligne
Datasheets Texas Instrument
Datasheets ST
Théorie sur les régulateurs de tension (sonelec-musique.com)


Diodes

Les diodes Zener limite la tension entre ses bornes à une valeur fixe en fonction de leurs caractéristiques. Ainsi, une diode Zener de 3.3 V réduit les tensions supérieurs à 3.3 V.

Toutes les diodes provoquent une faible chute de tension lorsqu'un courant les traversent, généralement aux alentours de 0.6 V. Aussi, si l'on branche en série plusieurs diodes on peut diminuer la tension, dans la mesure ou la diode supporte le courant la traversant (en fonction la puissance de la diode).
Par exemple, on peut obtenir un niveau logique acceptable pour du 3.3 V en employant deux diodes 1N4148 (ou autres) en série pour faire chuter une tension de 5 V en 3.6 V (normalement accepté comme niveau logique haut).

Liens utiles

Pont diviseur de tension

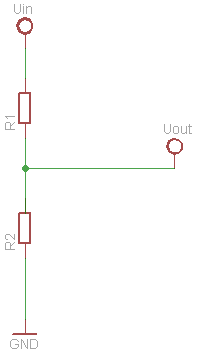

Schéma régulateur de tension avec pont diviseur La formule suivante donne la tension en sortie du pont diviseur de tension :

Uout = Uin * R2 / (R1 + R2)

Ce montage est sensible à la charge d'utilisation, c'est-à-dire à la résistance équivalente (Rout) du circuit branché à la sortie du pont diviseur. Le circuit en amont (Rin), fournissant la tension, influence lui aussi la comportement du diviseur de tension.

Rin est en série avec R1 et Rout en parrallèle avec R2. Ainsi, R1 + R2 doit être sensiblement plus grand que Rin et R2 doit être très inférieure à Rout.
La consommation de courant du montage, selon la loi d'Ohm, est fonction de la résistance équivalente. Pour toutes ces raisons, il est important de bien calibrer les valeurs des résistances.


Liens utiles

Théorie diviseur de tension. Wikipedia.
Calculateur en ligne
